JXL46數控車床
產品描述
JXL46斜床身數控車床是兩軸聯動半閉環數控車床，根據當代先進的設計制造技術，執行國家現行最新精度標準及我廠剛度標準，配置國內、外先進的功能部件，各項運動安全可靠。適合加工形狀復雜的回轉零件，能進行柱面、曲面、錐面、階梯面、各種內外螺紋、鉆孔、擴孔、鉸孔和滾壓等加工，尤其適合大批量零件的加工。機電一體化設計，操作、維修方便。所有鑄件采用樹脂砂材料，鑄件尺寸精度高，剛性強，表面質量好，鑄件均經過自經過人工時效與振動時效處理，來降低和均化各工件殘余應力，防止工件變形，提高機床的耐磨性、穩定性、抗振性，使機床長期穩定地連續高速加工。

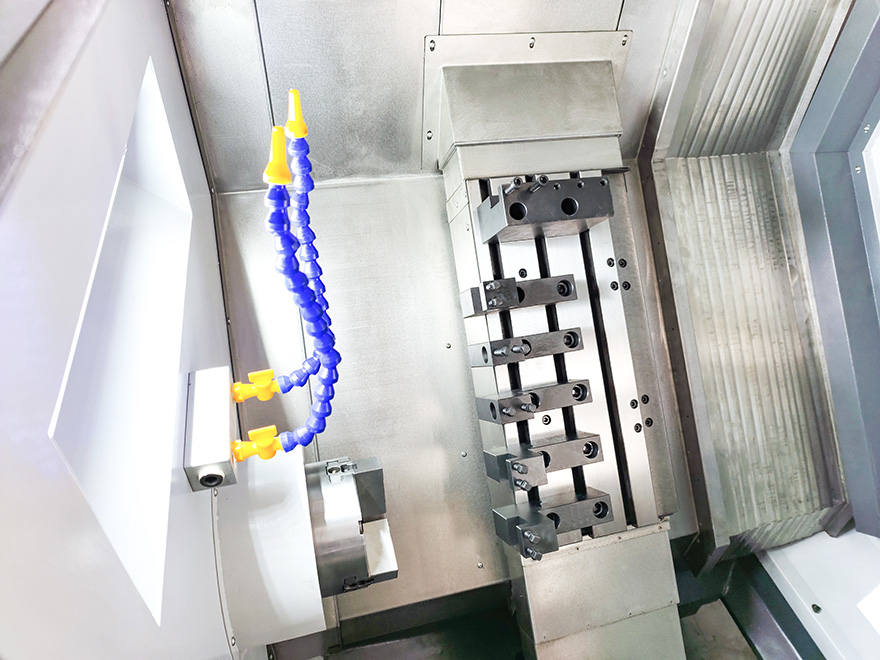

JXL46斜床身數控車床內部結構
粗糙度試驗視頻
產品優勢
1、床身采用45度整體式結構，整體主軸，剛性好，精度高。
2、采用大規格直線導軌、滾珠絲杠及重載絲杠專用軸承，性能更加穩定可靠。
3、X向行程大，可擺放6把刀具；Z向行程360mm，方便鉆鏜深孔及使用桁架機械手。
4、外置大容量液壓站及大功率油泵，解決高溫天氣液壓夾具夾持松動問題。
5、增加不銹鋼內部整體防護罩，避免水霧潮氣進入電氣箱對電氣件的損害。
6、大角度側排屑，方便可靠。
技術參數
| 規格 | 參數 | |
| 加工能力 | 床身最大回轉直徑 | 480mm |
| 工作臺最大回轉直徑 | 160mm | |
| 主軸最大通過棒料直徑 | 46mm | |
| 機床精度 | 定位精度X/Z | 0.02/0.015mm |
| 重復定位精度X/Z | 0.0035/0.003mm | |
| 進給軸 | Z向行程 | 360mm |
| X向行程（雙向） | 840mm | |
| 快速進給X/Z | 36m/min | |
| 扭矩X/Z | 6N.m | |
| 主軸 | 主軸類型 | 整體式主軸 |
| 主軸轉速范圍 | 100-4500r/min | |
| 主軸頭形式 | A2-5 | |
| 主軸通孔直徑 | 56mm | |
| 伺服主電機額定功率 | 5.5kW（可選7.5kW） | |
| 卡具 | 夾緊動力 | 液壓 |
| 主軸夾具 | 6"卡盤/筒夾 | |
| 油缸形式 | 回轉油缸 | |
| 刀架 | 刀架形式 | 排刀架 |
| 刀具數量 | 6把 | |
| 標準刀方尺寸 | 20×20mm | |
| 最大鏜刀直徑 | 25mm | |
| 機床尺寸 | 長×寬×高 | 2340×1400×1700mm |
| 凈重/毛重 | 2600/2800kg | |
| 傳動件 | 滾珠直線導軌X/Z | 30/35mm |
| 滾珠絲杠X/Z | 3212/3212 | |
| 滾珠絲杠專用軸承 | 760305(φ25/φ62mm) | |
典型工件
專機定制
山東臨沂金星機床有限公司原臨沂機床廠，創建于1965年，是以研發、生產制造機電一體化數控機床產品和特色出口產品等為主營業務的國家級高新技術企業，具有年生產立式加工中心、數控銑床、數控車床、普通車床、車銑復合機床、平面磨床等萬余臺的綜合生產能力，企業通過ISO9001國際質量體系認證，享有自營進出口經營權，為國家級專精特新小巨人企業、中國專利山東明星企業，擁有省級企業技術中心、省級一企一技術中心。
金星機床擁有多年專用機床制造經驗，在通用數控機床基礎上重新設計、工序集成，設計出差速器殼體專用機床、砂輪加工專用機床、曲軸加工專用機床、水表殼加工專用機床、航空插頭專用機床和汽油機外殼倒角加工機床。生產效率提升的同時降低了人工成本。
